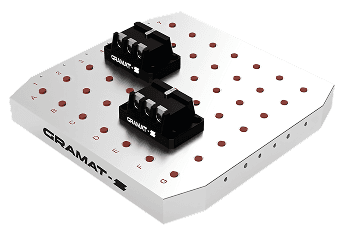

Уровень 3
Зажимные приспособления
Устанавливаются на паллету: рапторы, тиски, цанговые патроны, специальная оснастка — для закрепления деталей разной формы и габаритов.

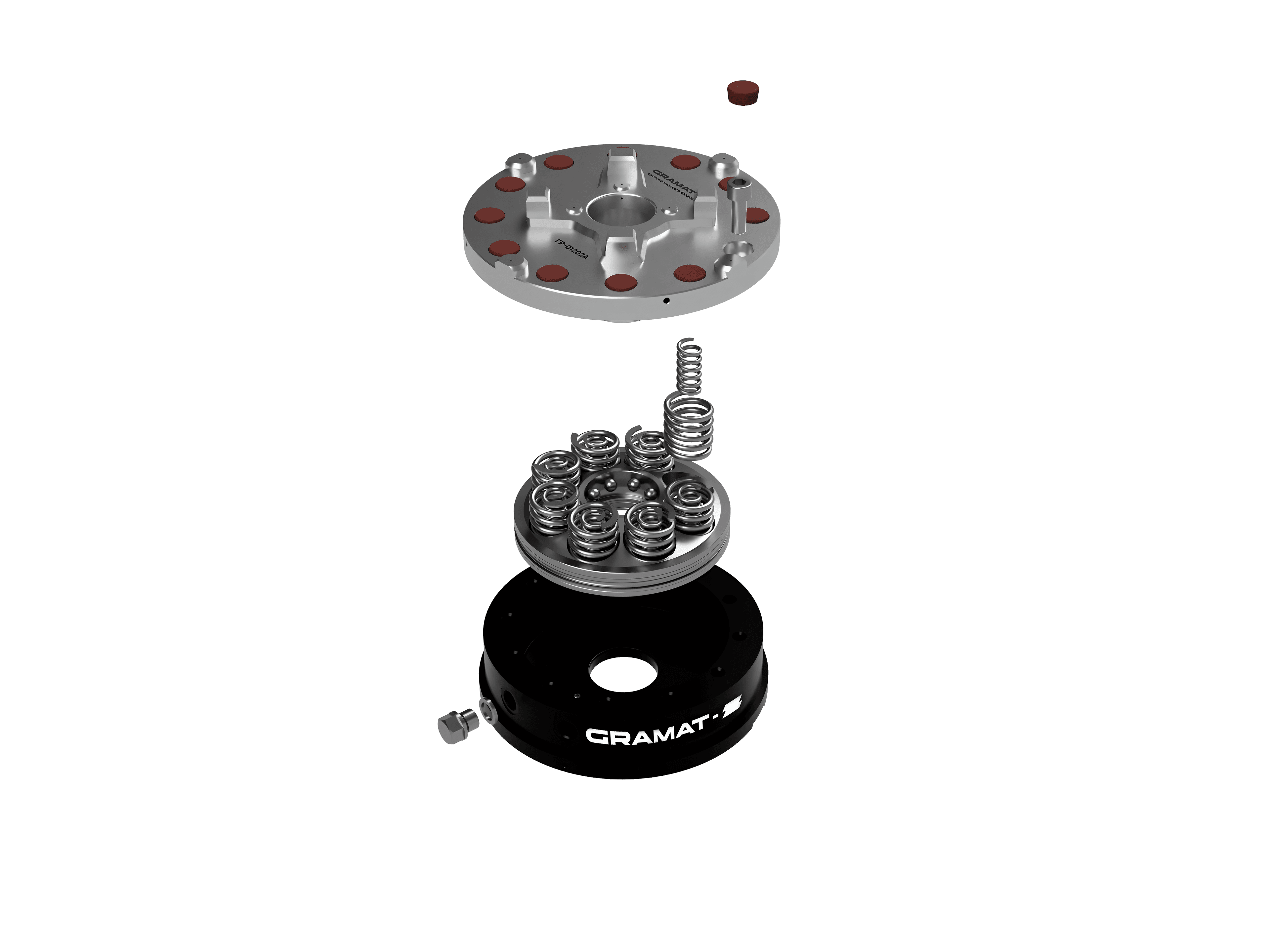

Система GRAMAT-Z
Единая система базирования и зажима для быстрой, точной и повторяемой установки заготовок и оснастки на станках с ЧПУ.
GRAMAT-Z объединяет базовые плиты, зажимные модули, паллеты и оснастку в единую координатную систему. Подготовьте заготовку вне станка, установите паллету в заданную позицию и начните обработку без повторного поиска базирования.
Принцип работы
Все элементы GRAMAT-Z работают в одной координатной системе: от базовой плиты на столе станка до оснастки, которая удерживает деталь.
Уровень 3
Устанавливаются на паллету: рапторы, тиски, цанговые патроны, специальная оснастка — для закрепления деталей разной формы и габаритов.
Уровень 2

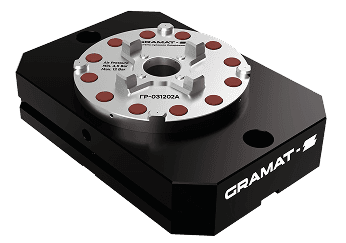

Устанавливаются в базовые плиты и патроны. На них крепим заготовку. Это то, что перемещаем между станками, КИМ и другими участками производства.
Уровень 1

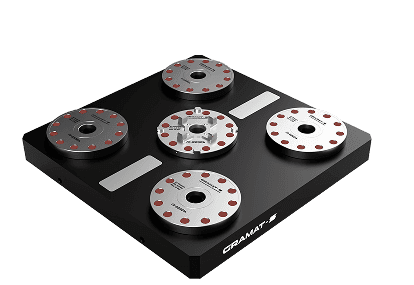

Устанавливаются на стол станка. Привязываем нулевую точку.
Компоненты системы

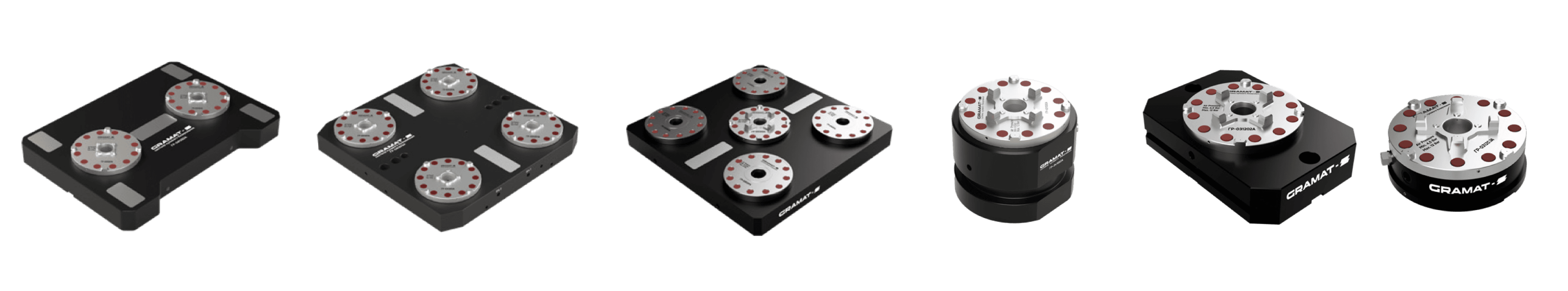

Основание системы: патроны, базовые плиты и модули, устанавливаемые на стол станка.
Для зажима одноместных паллет, заготовок, приспособлений
Для зажима одноместных паллет, заготовок, приспособлений
Для зажима одноместных паллет, заготовок, приспособлений
Для зажима одноместных паллет, заготовок, приспособлений

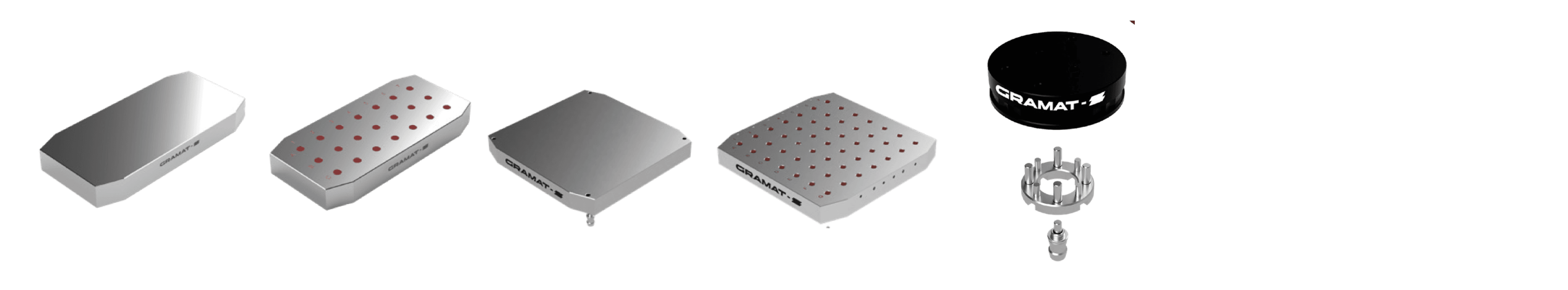

Паллеты для установки заготовок и оснастки, которые перемещаются между станками, КИМ и другими участками.
Для крепления заготовок, приспособлений
Для крепления заготовок, приспособлений
Для крепления заготовок, приспособлений

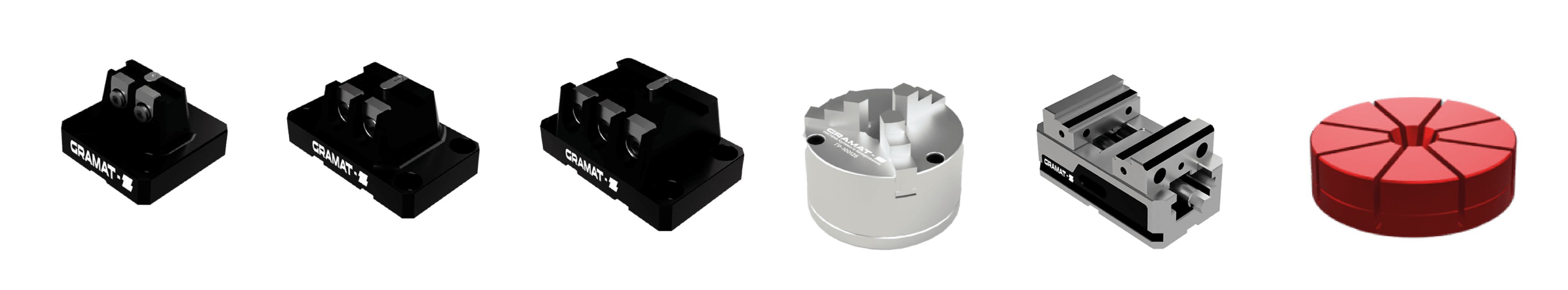

Рапторы, тиски, цанговые патроны и специальная оснастка для закрепления деталей.
Для крепления заготовок соединением «ласточкин хвост»
Для крепления заготовок соединением «ласточкин хвост»
Для крепления заготовок соединением «ласточкин хвост»
Для зажима заготовок
Позиционирующие кольца, штревели, крепёж, переходники и другие элементы системы.
Крепится к одноместным паллетам, заготовкам или приспособлениям
Крепятся к паллетам, заготовкам, приспособлениям для их установки в индивидуальные патроны или базовые плиты
Крепятся к паллетам, заготовкам, приспособлениям для их установки в индивидуальные патроны или базовые плиты
Крепятся к паллетам, заготовкам, приспособлениям для их установки в индивидуальные патроны или базовые плиты
Посмотрите, как система нулевого базирования GRAMAT-Z сокращает время переналадки станка: вместо последовательной установки и проверки заготовки — быстрая замена паллеты с заранее закрепленной деталью.
