Ваш фрезерный станок простаивает 40% времени. И вы уже за это заплатили.
Есть цифра, которую неприятно признавать вслух: до 40% машинного времени фрезерного станка с ЧПУ уходит на простой. Не на поломки, не на плановое обслуживание — просто на то, чтобы установить заготовку, привязать координаты, перенести деталь между операциями. Станок стоит. Счетчик идет.
Мы сами работали именно так. И прекрасно понимали, что это проблема не одного нашего предприятия.
Откуда берутся потери
Представьте стандартный фрезерный участок. Оператор тратит 30–60 минут на установку заготовки и привязку нулевой точки. Потом деталь нужно перенести на другой станок или на контрольно-измерительную машину — и снова установка, снова привязка. Каждый раз все с нуля.
Мировые производители работают иначе. На предприятиях Швейцарии, Германии, Китая фрезерные станки, интегрированные в роботизированные комплексы, дают около 7000 продуктивных машино-часов в год — эффективность около 80%. Средний российский показатель при схеме 24/7 — около 3000–3500 машино-часов. Разрыв вдвое.
Мы решили разобраться, где именно теряется время — и что с этим можно сделать без радикальной перестройки всего производства.
Шаг первый: вынести наладку за пределы станка
Логика простая: станок должен обрабатывать деталь, а не ждать, пока ее установят.
Для этого мы внедрили систему нулевого базирования GRAMAT-Z. Принцип работы: заготовка один раз закрепляется на палете вне станка — со всей точностью, с привязкой координат. Дальше эта палета устанавливается на рабочий стол станка за несколько секунд, и обработка начинается немедленно.
Ключевой момент — принцип единства баз. Заготовка, закрепленная на палете, перемещается между станками и измерительным оборудованием без переустановки. Нулевая точка остается зафиксированной. Координаты перепривязывать не нужно.
Технические характеристики системы:
- Точность позиционирования: ±5 мкм — соответствует требованиям прецизионного фрезерования
- Усилие зажима: 2 тонны
- Смена паллеты: не более 30 секунд
- Фиксация — пневматическая, давление 6 бар
Что изменилось на практике

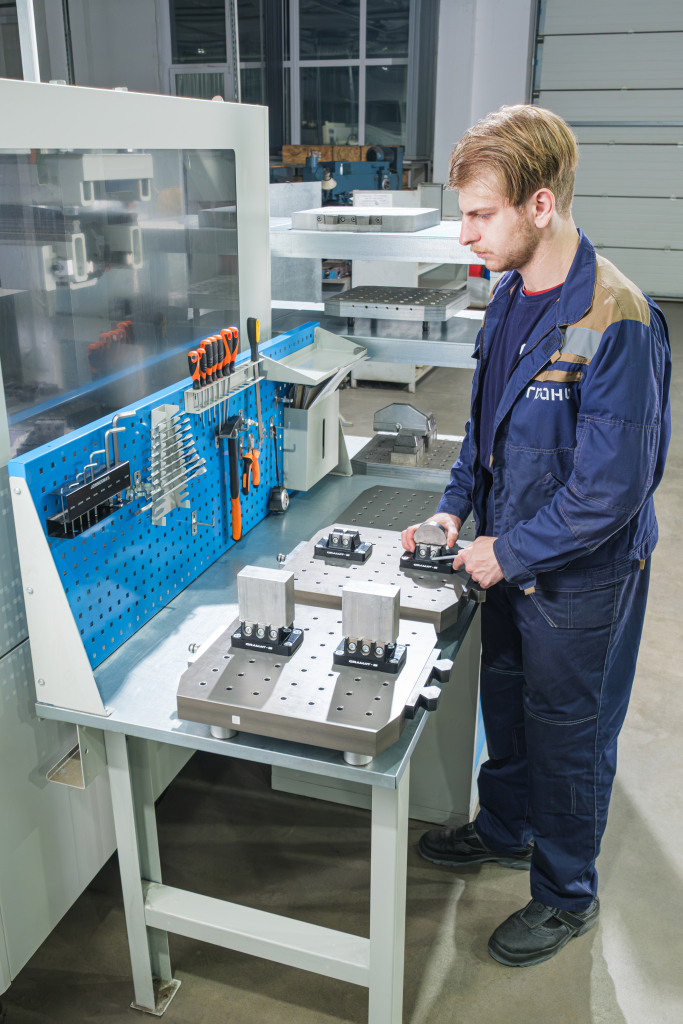

Функции оператора свелись к простым и повторяемым действиям: пока один станок обрабатывает деталь на уже установленной палете, оператор закрепляет следующую заготовку на другой палете — вне станка. Цикл непрерывный.

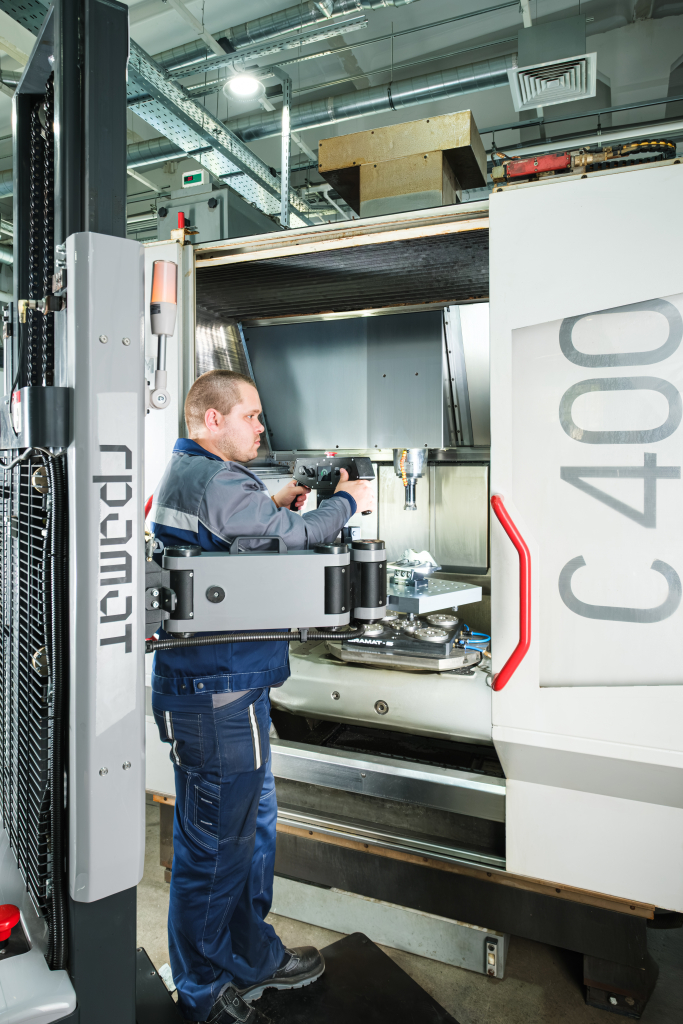

Результат первого этапа — внедрения палетной системы с ручными манипуляторами «Грамат» для перемещения тяжелых комплектов оснастки весом до 100 кг: эффективное время работы оборудования выросло до 4500–5000 машино-часов в год. С исходных ~3000–3500. Прирост — более 40%.
Считаем в деньгах: как это влияет на окупаемость станка
Теперь самое практичное. Возьмём типичный пример.
Завод приобретает трехосевой фрезерный обрабатывающий центр стоимостью 15 млн руб. При рентабельности 20% для окупаемости за 5 лет необходимо сгенерировать оборот 75 млн руб. на этом станке — то есть 15 млн руб. в год.
Без системы нулевого базирования:
При работе 24/7 станок реально производит около 3500 продуктивных часов в год. Средняя стоимость станкочаса — 4280 руб. с НДС. Итого годовой оборот: ≈15 млн руб.
С системой GRAMAT-Z:
Количество продуктивных часов работы станка вырастает до 5000 часов в год — прирост +1500 часов.
1500 часов × 4280 руб. = 6 420 000 руб. дополнительного оборота в год
Это означает, что тот же станок окупается уже за 3,5 года вместо 5. Затраты на оснастку GRAMAT-Z полностью покрываются в течение первого года за счет этого прироста.
Иными словами: вы не просто покупаете оснастку — вы покупаете дополнительный год работы станка, который уже оплачен.
Шаг второй: роботизация как следствие, а не цель

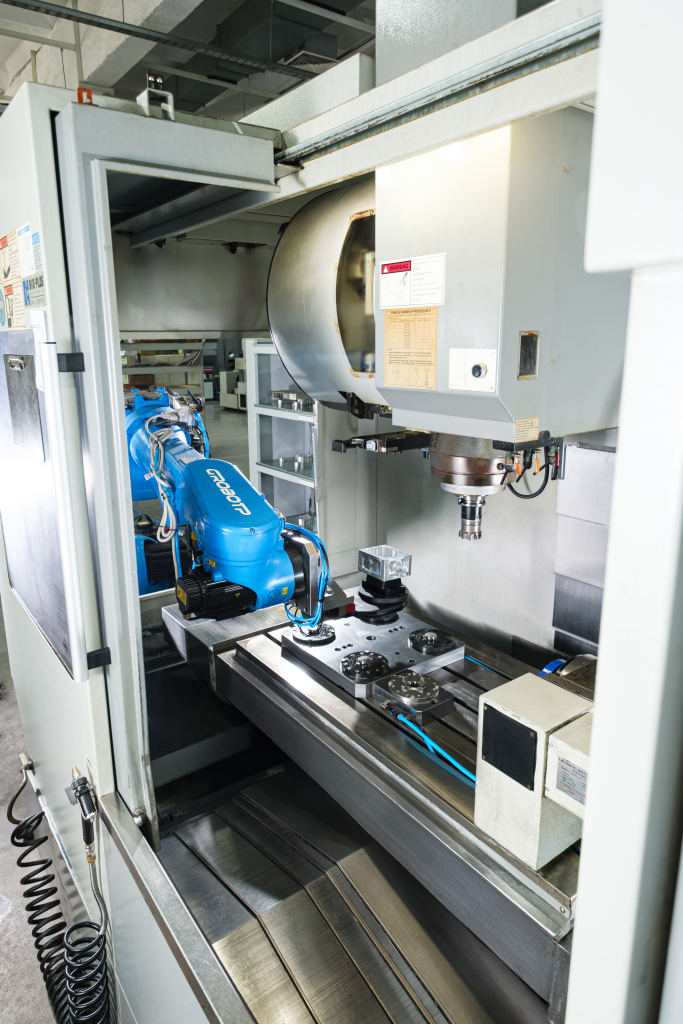

Когда процесс стандартизирован и операции стали повторяемыми, следующий шаг — робот — оказался очевидным. Не революцией, а логичным продолжением.

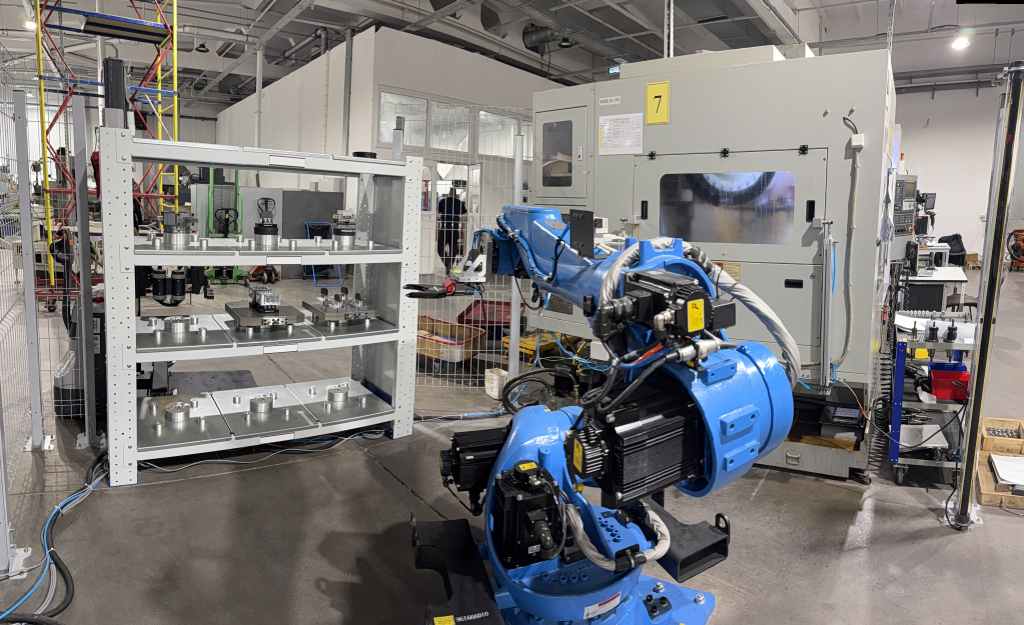

В 2020 году мы установили первый робот-манипулятор EROWA Robot Easy 250. Результат: эффективная работа станка в роботизированной ячейке — 6500 машино-часов в год. Практически вдвое больше среднероссийского показателя.
Важный момент: при внедрении был допущен ряд ошибок — и именно этот опыт стал основой для понимания, как делать правильно. Не каждое внедрение идёт идеально с первого раза. Но каждый пройденный шаг — это реальные данные, а не теория.
Для кого это работает
Система GRAMAT-Z востребована там, где есть частая смена номенклатуры деталей, мелко- и среднесерийное производство, несколько станков на участке. Корпусные детали, пресс-формы, штампы, элементы конструкций, инструментальная оснастка — все, что требует точной фиксации и переноса между операциями.
Системе не нужна полная роботизация участка. Она работает и с ручными манипуляторами, и как подготовительный этап перед автоматизацией. Это не шаг в никуда — это первый шаг в правильном направлении.
Хотите разобрать свою задачу?
Если ваш участок теряет время на установку и привязку деталей — напишите нам напрямую. Разберем вашу конкретную ситуацию, посчитаем экономику под ваши серии и детали.
